Kompaktfilter zum Zusammenschalten von 2 Funkgeräten auf eine gemeinsame Antenne

8-kreisiger Mini-Duplexer für das 450 MHz Band

Dieser Filter ist hervorragend zum Zusammenschalten von 2 Funkbereichen geeignet. Aufgrund der hohen Güte beträgt die Einfügedämpfung lediglich 0,6 dB und ist somit vernachlässigbar. Die Sperrdämpfung zum jeweils anderen Funkgeräteanschluss beträgt mehr als -60 dB und übertrifft die Anforderungen gem. ETSI EN 300 392-2 deutlich.

Für TETRA-Anwendungen sind 3 leistungsoptimierte Versionen erhältlich :

1. TETRA TMO-BOS und TETRA DMO BOS :

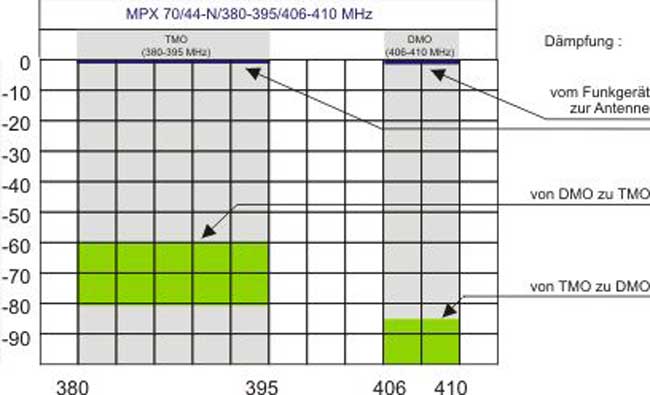

MPX 70/44-N/380-395 MHz + 406-410 MHz

2. TETRA TMO-BOS und TETRA TMO Zivil :
MPX 70/44-N/380-395 MHz + 410-425 MHz

3. TETRA TMO-BOS und TETRA TMO Zivil :
MPX 70/44-N/380-395 MHz + 415-430 MHz

Beschreibung:
Die MPX 70/44-...-TETRA-N ist eine äußerst kleine Duplexweiche mit 8 Resonatoren für Duplex-Funkanlagen. Dieser kompakte "Miniplexer" vereint die Anforderungen an einen modernen, platzsparenden und leistungsstarken Filtertyp. Der Duplexer ist in verschiedenen Versionen erhältlich. Dieses ist abhängig vom Duplexabstand, Frequenz, Bandbreite und Dämpfung.
Der MPX 70/44-...-TETRA-N ist im Bereich von 380-470 MHz justierbar, siehe auch Bestellhinweise.
Die MPX 70/44-...-TETRA-N Modelle sind in erster Linie für Tx- und Rx Betrieb auf Einzelfrequenzen vorgesehen, können aber auch mit leicht reduzierten Daten für Tx- und Rx Betrieb auf mehreren Kanälen benutzt werden, d.h. innerhalb einer definierten Bandbreite.
In diesem Fall ist eine werksseitige Justierung empfehlenswert.
Die Miniaturisierung dieser Weiche wird durch den Einsatz spezieller, temperaturkompensierter Helix-Resonatoren hoher Güte erzielt.
Die Weiche besteht aus Strang-Aluminium, das Chassis aus Stahl, und die Semi-Rigid Koaxkabel und Anschlüsse sind mit Teflon isoliert.
Die Weiche ist zur Vermeidung von Korrosion mit schwarzem Vinyl beschichtet.

Bestellhinweise:

Elektrisch
Modell:    MPX 70/44-...-TETRA-N
Max. Input Power:    50 W
TX/RX Frequenz:    siehe Typenübersicht
Einsatzverlust im Passband:    ≤ 1.5 dB (typ. 1.0)
Dämpfung im Sperrbereich:    ≥ 60 dB
Impedanz:    Nom. 50 Ω
SWR:    ≤ 1.5

Mechanisch
Temp. Bereich:    –30° C → +60° C
Freq. Stabilität:    ca. 4.5 ppm/° C
Anschlüsse:    N-Buchsen
Abmessungen (L x B x H):    145 x 104 x 56 mm
Gewicht:    ca. 700 g
